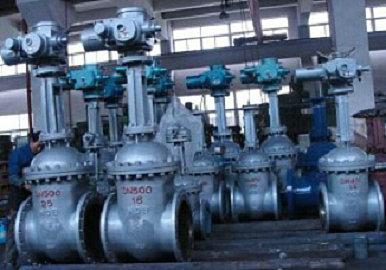

產品名稱：上海湖泉Z941H-16C-DN300鑄鋼電動閘閥[ 2016-11-22 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、 上海鑄鋼電動閘閥產品概述：
上海湖泉閥門有限公司生產的Z941H-16C、Z941H-25C、Z941H-40C上海鑄鋼電動閘閥適用于石油、化工、火力電站等各種工況的管路上，切斷或接通管路介質。通過選用不銹鋼、鉻鉬鋼等不同的材質可適用介質：水、油品、蒸汽、弱酸堿溶液、高溫液體等工況。操作方式：電動也可手動。電動閘閥結構簡單，操作方便，性能好，使用壽命長。
二、上海鑄鋼電動閘閥主要特點及用途：
1、電動閘閥結構緊湊、設計合理、閥門剛性好，通道流暢，流阻系數小。
2、密封面采用不銹鋼和硬質合金，使用壽命長。
3、采用柔性石墨填料板、密封可靠、操作輕便靈活。
4、電動執行器驅動開啟輕松、結構形式為彈性楔式單閥、剛性楔式單閥板。
5、我廠生產的Z941H型電動法蘭閘閥廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截斷管路中介質的啟閉裝置。
三、上海鑄鋼電動閘閥設計、制造標準：
1．Z941H電動法蘭閘閥設計制造按GB/T 12234-89
2、電動法蘭閘閥Z941H結構長度按GB/T 12221-89
3、電動閘閥法蘭連接尺寸按：JB/T 79-94
4、動閘閥閥門檢查和試驗按GB/T 13927-92
四、上海鑄鋼電動閘閥性能規范：公稱壓力(MPa)
試驗壓力(MPa)
殼體
密封(液)
密封(氣)
上密封
Z941H-1.6C
2.4
1.76
0.6
1.76
Z941H-2.5C
3.8
2.75
0.6
2.75
Z941H-4.0C
6.0
4.4
0.6
4.4
Z941H-6.4C
9.6
7.04
0.6
7.04
Z941H-10.0C
15.0
11.0
0.6
11.0
Z941H-16.0C
24.0
17.6
0.6
17.6
五、 上海鑄鋼電動閘閥適用范圍：
殼體材料
適用介質
適用溫度（℃）
碳素鋼(C型)
水、蒸汽、油品
≤425
鉻鎳鈦鋼(P型)304
硝酸類
≤200
鉻鎳鉬鈦鋼(R型)316
醋酸類
≤200
鉻鉬鋼(I型)
水、蒸汽、油品
≤550
