法蘭閘閥閥門首頁 > 產品展示 > 閘閥 > 法蘭閘閥 >

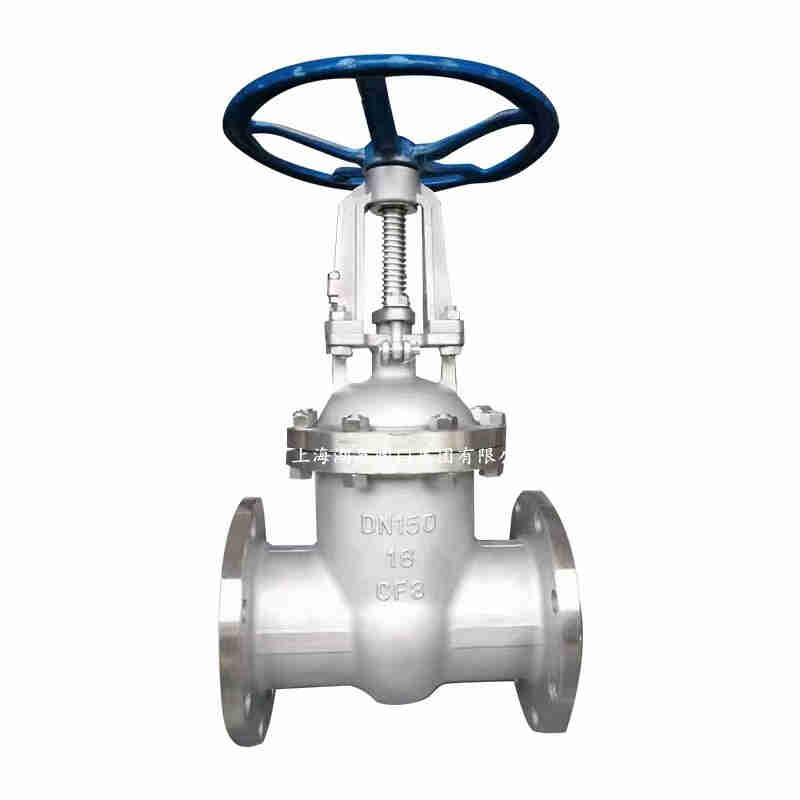

產品名稱：閘閥Z41H-16C DN250（無電動執行裝置）[ 2024-07-31 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、閘閥Z41H-16C DN250（無電動執行裝置）介紹

    上海湖泉閥門集團有限公司法蘭連接的閘閥適用于公稱壓力pn1.6～6.4mpa,工作溫度-29～600℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、酸性介質等。操作方式有：手動、齒輪傳動、電動、氣動等。耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。 采用楔式彈性閘板或鋼性楔式單閘板結構，中大口徑設置滾動軸承，開關靈活，啟閉輕松。 閥桿經調質及表面氮化處理，有良好的抗腐蝕性，抗擦傷性和耐磨性。 可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。 閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。

    二、閘閥Z41H-16C DN250（無電動執行裝置）標準與規范


    設計與制造

    結構長度

    壓力溫度等級

    連接法蘭

    試驗現檢驗

    gb12234

    gb12221

    gb9131
    jb/t74
    hg20604

    jb/t74-90
    gb9113
    hg20592-20635

    jb/t9092-1999
    gb13927

    三、閘閥Z41H-16C DN250（無電動執行裝置）主要零件材料


    零件名稱

    材料牌號

    閥體

    wcb

    zgcr5mo

    cf8

    cf8m
    zg1cr18ni9ti

    cf3

    cf3

    閥蓋

    wcb

    12crmov
    zgcr5mo

    304
    cf8

    316
    cf8m

    cf3

    cf3
    316l

    支架

    wcb

    wcb

    cf8

    cf8m

    cf3

    cf3

    閘板

    wcb

    zgcr5mo

    cf8

    cf8m

    cf3

    cf3

    閥桿

    2cr13

    25cr2mov

    1cr18ni9ti

    閥座

    25

    304

    304

    304

    304

    304

    墊片、墊環、密封環

    包覆墊片、304、增強柔性石墨

    填料

    增強柔性石墨

    閘桿螺母

    zcua110fe3

    四、閘閥Z41H-16C DN250（無電動執行裝置）性能規范


    公稱壓力
    pn（mpa）

    試驗壓力

    適用溫度（℃）

    適用介質

    強度試驗

    密封試驗

    wcb

    cr5mo

    1cr18ni9ti

    1.6

    2.4

    1.8



    ≤425



    ≤540



    ≤600

    水、油品、蒸氣、酸性介質

    2.5

    3.8

    2.8

    4.0

    6.0

    4.4

    6.4

    9.6

    7.1

  • 規格主要尺寸2.5MPa

    2.5MPa DN L D D1 D2 b n-Φd H DO
    凸面法蘭
    RF
    Z40H
    Z40Y
    Z40W
    Z40F
    Z40N
    Z41H
    Z41Y
    Z41F
    Z41N
    25C
    25P
    25R
    25I    		 15 130 95 65 45 16 4-Φ14 172 120
    20 150 105 75 55 16 4-Φ14 191 140
    25 160 115 85 65 16 4-Φ14 205 160
    32 180 135 100 78 18 4-Φ18 270 180
    40 200 145 110 85 18 4-Φ18 300 200
    50 250 160 125 100 20 4-Φ18 357 240
    65 265 180 145 120 22 8-Φ18 376 240
    80 280 195 160 135 22 8-Φ18 434 280
    100 300 230 190 160 24 8-Φ23 502 300
    125 325 270 220 188 28 8-Φ205 613 320
    150 350 300 250 218 30 8-Φ25 675 320
    200 400 360 310 278 34 12-Φ25 819 400
    250 450 425 370 332 36 12-Φ30 968 450
    300 500 485 430 390 40 16-Φ30 1144 500
    350 550 550 490 448 44 16-Φ34 1280 500
    400 600 610 550 505 48 16-Φ34 1451 560
    450 650 660 600 555 50 20-Φ34 1542 600
    500 700 730 660 510 52 20-Φ41 1678 640
    600 800 840 770 718 56 20-Φ41 1875 720
    700 900 955 875 815 60 24-Φ28 2082 800
    800 1000 1070 990 930 64 24-Φ28 2403 950
    900 1100 1180 1090 1025 66 28-Φ54 2952 1000
    1000 1200 1305 1210 1140 68 28-Φ58 3244 1000

  • 閘閥Z61Y-25H DN125
